Virrankulutukseen perustuva automaatiotrigger

Äänentoisto- ja AV-järjestelmissä laitteiden automaattinen käynnistyminen perustuu usein erillisiin ohjaussignaaleihin, kuten 12 V triggeriin tai digitaalisiiin väyläratkaisuihin. Kaikissa laitteissa tällaisia ohjauksia ei kuitenkaan ole, ja erityisesti analogisessa signaaliketjussa yksittäinen laite voi jäädä järjestelmän näkökulmasta “näkymättömäksi”.

Tässä projektissa tarkastelen ratkaisua, jossa laitteen todellinen käyttötila päätellään sen virrankulutuksen perusteella. Lähtökohtana ei ole universaali automaatioratkaisu, vaan rajattu, konkreettinen tarve osana olemassa olevaa äänentoistojärjestelmää. Artikkeli kuvaa idean taustaa, prototyypin toteutusta sekä syitä, miksi näennäisesti yksinkertainen ratkaisu osoittautuu tuotteistettuna yllättävän haastavaksi.

Olemassaolevat teknologiat

Virranhallinan ratkaisu vuodesta ~1970-

Stereolaitteissa perintainen käytäntö on ollut lisätä vahvistimen takapaneeliin AC out -pistorasiat. Kun vahvistin käynnistetään niin se tarjoaa virtaa toiselle laitteelle. Sen heikkoudet ovat:

• Lähtöjä on helposti liian vähän.
• Lähdöissä ei ole maadoitusta eivätkä pistotulpat mahdu rasiaan.
• Lähtövirta voi olla mitoitettu liian pienelle virtamäärälle.

Virranhallinnan ratkaisu vuodesta ~1990-

Myöhemmin yleistynyt käytäntö on 12 V herätesignaali. Kun laite käynnistyy niin se lähettää 12 V jännitteen kaapelia pitkin seuraavalle laitteelle. Jos laitteessa on vastaanotto ja lähetys niin useita laitteita voi ketjuttaa käynnistymään samaan aikaan. 12 V trigger -signaali on ollut teollisuusstandardi jo pitkään, mutta siinä on heikkoutensa:

• Laitteessa ei välttämättä ole ominaisuutta.
• Vastaanotto tai lähetys puuttuu.
• Ketjuttamisessa on pitkä viive esimerkiksi vahvistimen turvareleen vuoksi.
• Kokoonpanoon kuuluu jotain muuta kuin perinteisiä stereo-laitteita.

Digitaalisen maailman ratkaisut

Digitaalisissa järjestelmissä laitteiden tilaa ja käynnistymistä voidaan ohjata myös tiedonsiirron yhteydessä. AV-järjestelmissä tämä näkyy esimerkiksi HDMI-CEC-ohjauksena, ja tietokonemaailmassa USB-C-liitännän kautta välittyvinä virta- ja tilatietoina. Tässä projektissa tällaiset väyläpohjaiset ohjausmekanismit rajattiin tarkoituksella pois.

Esimerkki-case

Tämä on ihan todellinen tapaus, joka käy hyvin esimerkistä.

Esimerkki-kokoonpanossa on mikseri, vahvistin ja vinyylilevysoitin. Tämä voisi olla harrastaja, klubi-dj tai pieni studio. Kuinka kaikki saadaan käynnistymään kerralla?

Mikseri on tässä kokonaisuudessa käyttäjän kannalta keskeisin laite. Luontevaa olisi, että mikserin käynnistyminen ohjaisi myös muiden laitteiden virranhallintaa. Käytännössä tällainen ohjaus ei kuitenkaan ole tuettu, sillä laite ei kuulu hi-fi- tai AV-laitteiden kategoriaan, joissa vastaavat ominaisuudet ovat yleisiä.

Vinyylilevysoitin on puolestaan luonteeltaan mekaaninen ja analoginen laite. Virranhallintaan tai automaatioon liittyvät toiminnot eivät kuulu myöskään tähän kategoriaan.

Ratkaisun hakua komponentti kerrallaan

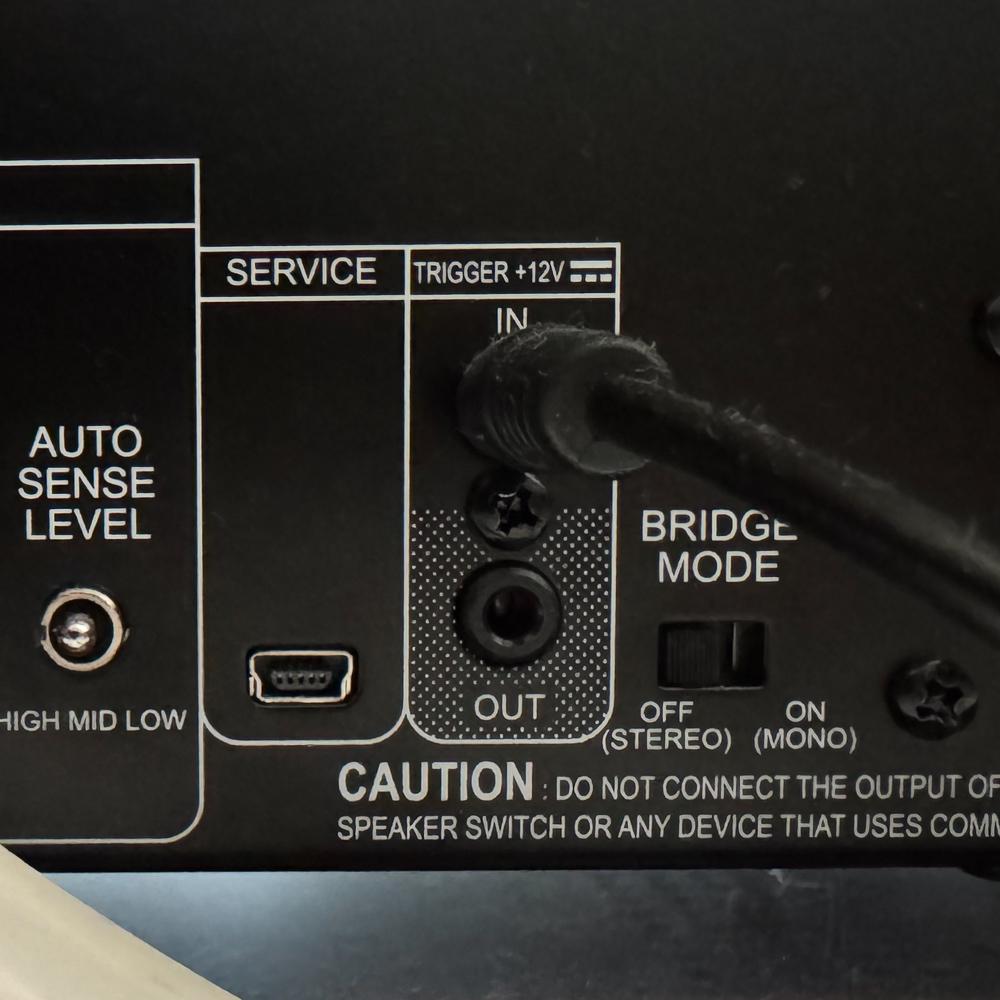

Vahvistin

Tämä on näistä helpoin tapaus. Luotamme siihen että trigger-in hoitaa asian ja trigger-out voidaan jättää hyödyntämättä.

Levysoitin

Laitteen ja pistorasian väliin lisättiin slave-laite, joka päästää virran läpi kun 12 V signaalia vastaanotetaan Levysoitin voidaan kääntää päällä-asentoon pysyvästi. Esimerkki-casessa on DJ-klassikko Technics SL-1210. Sen on/off -kytkin on satunnaisen käyttäjän vaikea löytää.

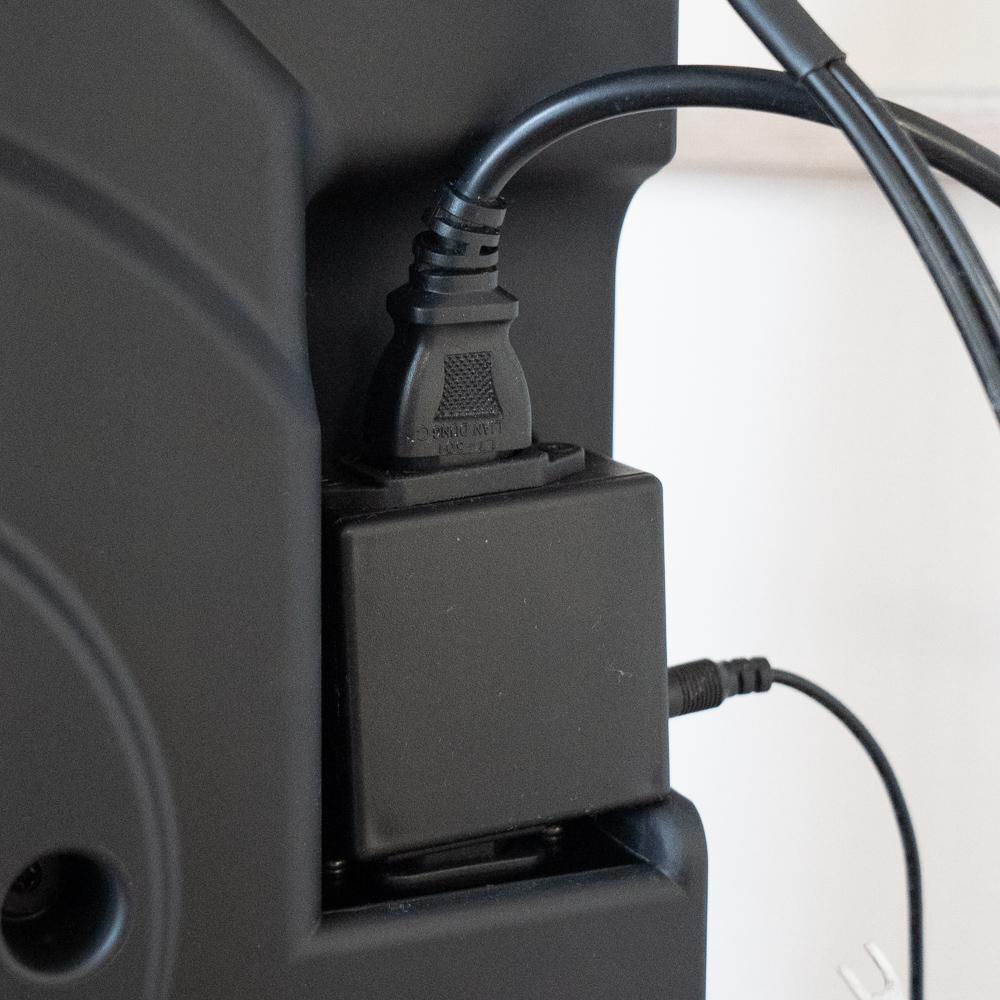

Lisälaite löytyi ranskalaiselta Audiophonicsilta. Laite on yksinkertainen ja hyvin toteutettu. Se mahtuu Technicsin takapaneelin tyhjään tilaan, jääden näkymättömiin.

Mikseri

Mikseri ei tue herätesignaalia sisään eikä ulos. Aletaan olla ongelman ytimessä.

Mikserin käyttäjä haluaa yleensä olla varma että signaali niin halutessa kuuluu kaiuttimista. Äänisignaalin kautta käynnistys olisi epämääräinen. Luotettavin ja nopein keino olisi perustaa tunnistus sähkönkulutukseen.

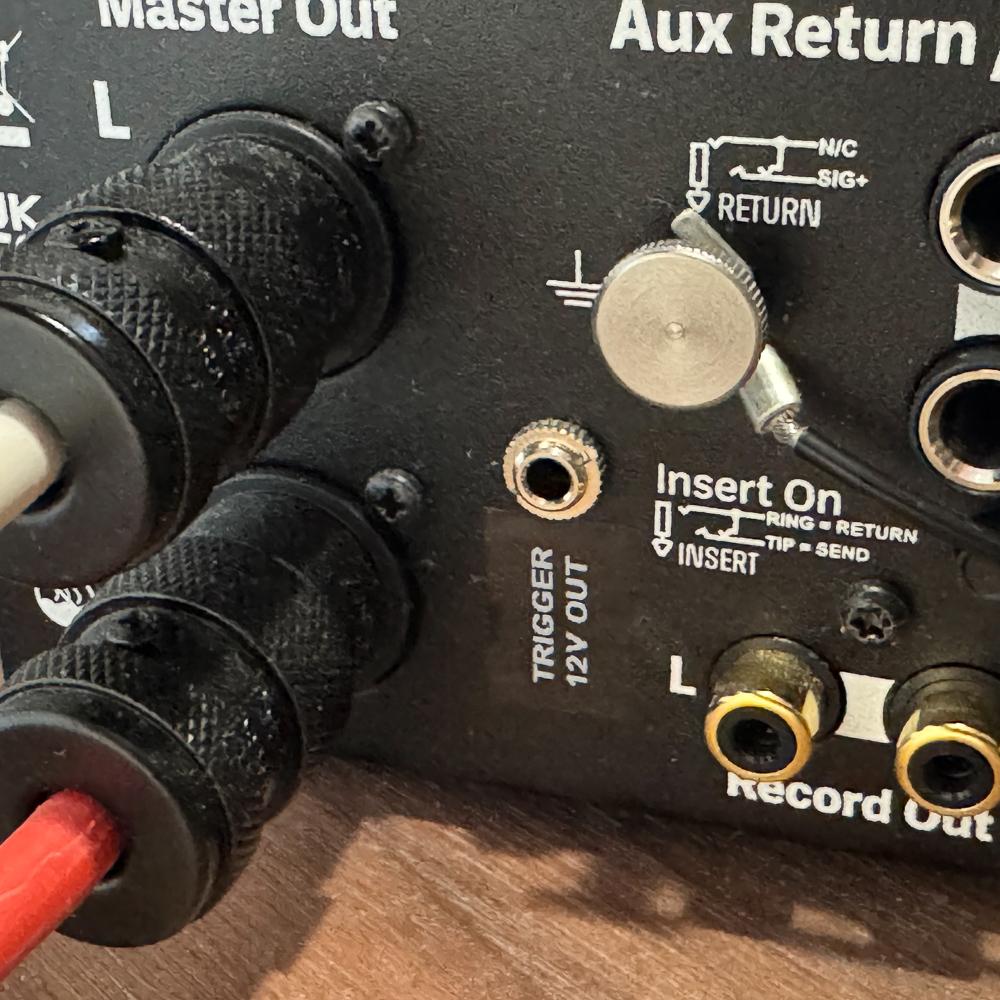

Ensimmäisessä kokeilussa päädyin juottamaan virtakytkimen yhteyteen lähtöliitännän 12 V signaalille. Toteutuksesta tuli toimiva ja siisti, mutta ei skaalautuva. Laite vain tuurillaan sattui olemaan samaa jännitettä.

Toinen lähestymiskulma oli kehittää laite, joka muistuttaisi Audiophonicsin vastaanottajaa, mutta olisi lähettävä puoli. Mikseri kytkettäisiin pistokkeeseen. Kun pistokkeen läpi kulkee virta niin 12 V ulostulot aktivoituisi – ja toisinpäin. Näin laitteiden modaus ei olisi tarpeen.

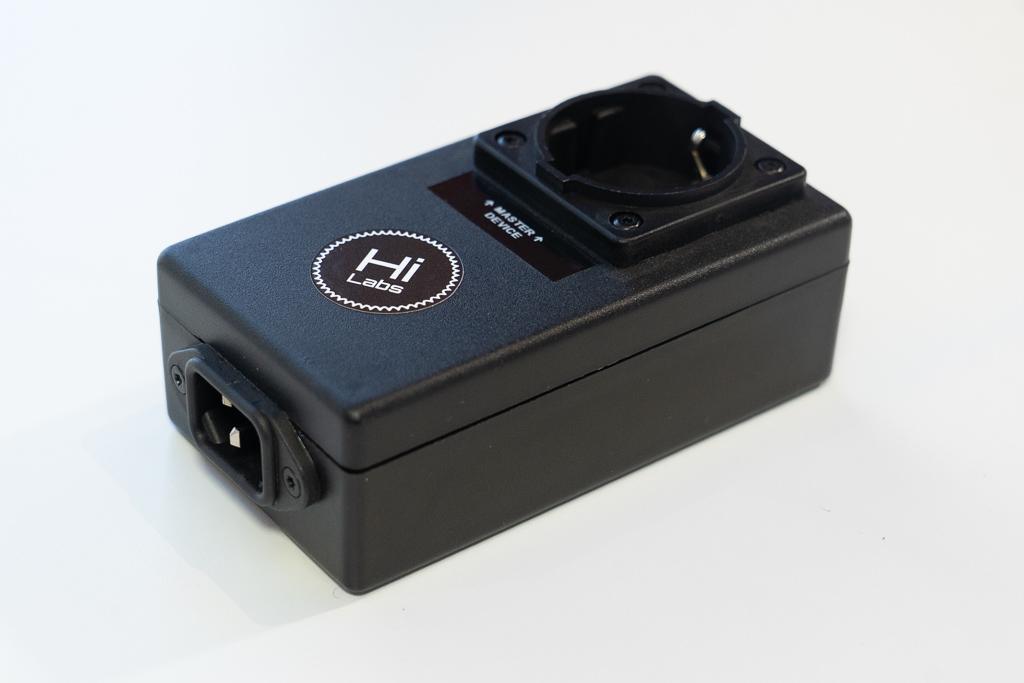

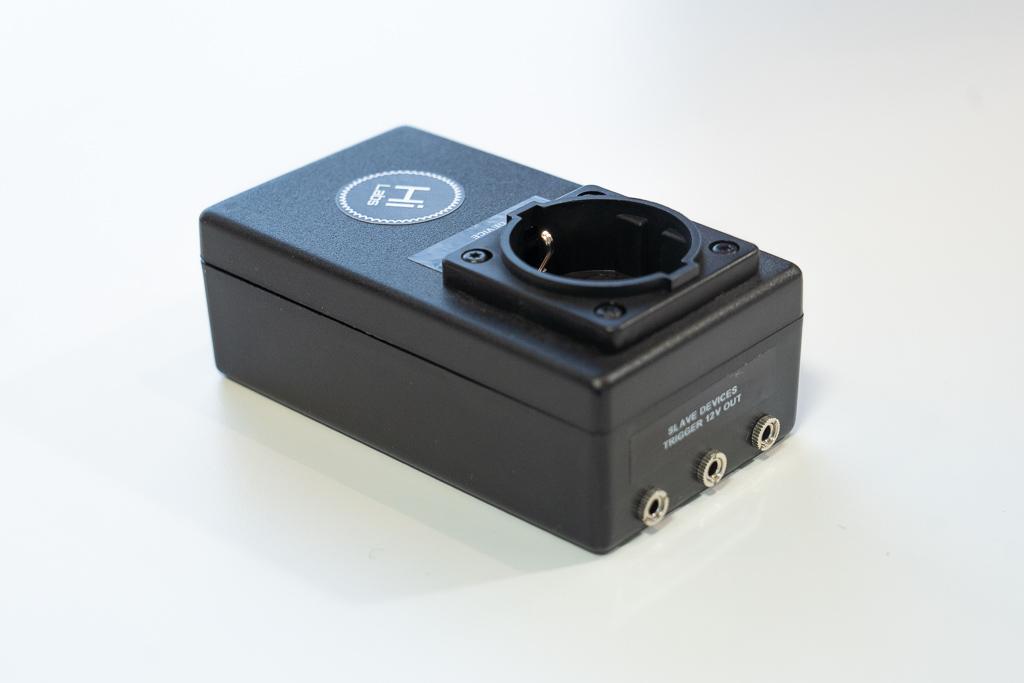

Protyypin toteutus

Prototyypin valmistus eteni suhteellisen kivuttomasti. Logiikaltaan laitteen ennakoitiin olevan sen verran kompleksi, että heti alkuvaiheessa päätettiin toteutus tehdä mikrokontrollerin päälle. Arduino-alusta oli luonteva ympäristöksi, sillä se on hyvin tuettu ja komponentteja on helposti saatavilla.

Käytetyt komponentit:

• 12 V DC virtalähteen moduuli on lainattu aikaisemmin puretusta laitteesta.
• Pieni ja halpa Arduino Nano klooni sisäänrakennetulla regulaattorilla, joka mahdollistaa käyttöjännitteen ja 12 V triggerin suoraan samasta virtalähteestä.
• MOSFET-kytkin.
• CT-anturi.
• Upotettava Schuko AC-pistorasia.
• Upotettava IEC-pistorasia.
• 3,5 mm jakkirungot.
• Asennuskotelo.

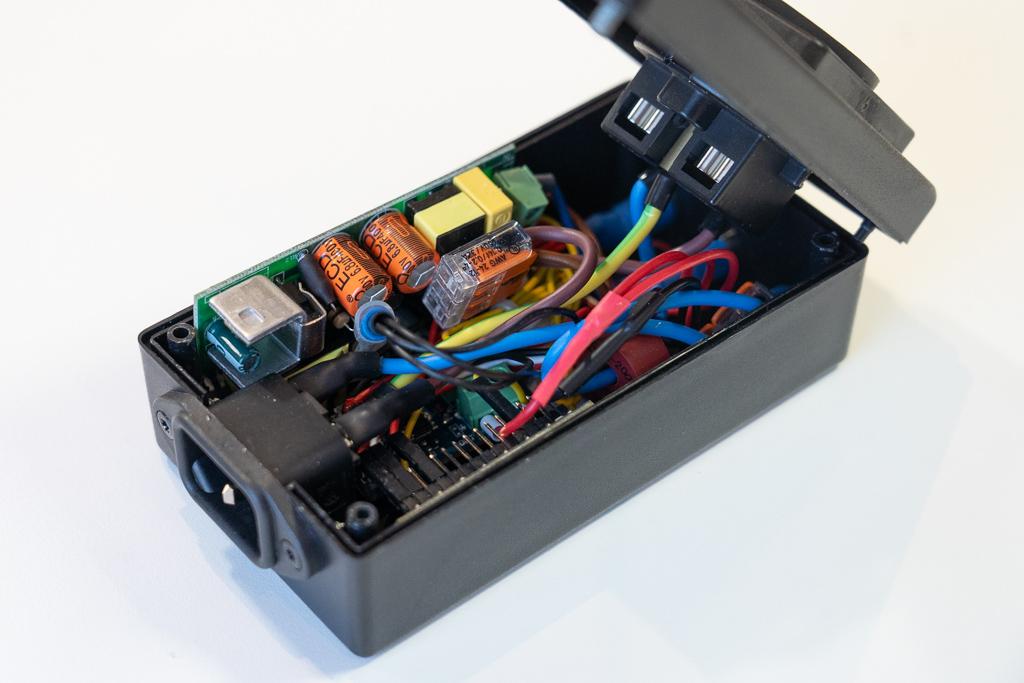

Aliarvioin kuinka haastavaa laitteistopuolella oli komponenttien sijoittaminen pieneen tilaan. AC ja DC puoli ovat toisistaan selkeästi erillään. CT-anturilla virran mittaus tehdään kontaktittomasti. CT-anturin kyvyt ovat äärirajoilla mikserin vähäisen virtamäärän vaatimalta herkkyydeltä.

Logiikan toteutus

Sovelluspuolen arkkitehtuuri on varsin suoraviivainen. Suurin osa kehitystyötä oli testaaminen ja eri raja-arvojen ja viiveiden sovittamiseen. Tässä vaiheessa kävi ilmi, että monet sähkölaitteet aiheuttavat virtapiikin jo pelkästään pistorasiaan kytkettäessä. Laitteen logiikan tuli löytää sopiva kompromissi reagointinopeuden ja virheellisen tulkinnan välillä. Laitteen täytyy tehdä jonkinlainen oletus/kompromissi, että tietyn viiveen jälkeen kytketyn laitteen katsotaan olevan päällä sen sijaan että kondensaattoreihin varastoituu virtaa.

Tuotteistuksen haasteet

Tuote jää toistaiseksi vain omaan käyttööni. Laitetta on kirjoitushetkellä käytetty kolme kuukautta. Kun raja-arvot ovat mitattavaan laitteeseen kohdallaan, ratkaisu on varmatoiminen. Se ei ole pettänyt kertaakaan.

Tuotteistuksen kannalta haaste onkin että laite ei voi tietää millainen laite siihen liitetään. Sähkölaitteilla on eräänlainen sähköinen luonne, kuorma. Jos täydellistä yhteensopivuutta ei muuten saavuteta niin jokin herkkydensäätökytkin voisi ehkä tulla kyseeseen. Laite olisi kuitenkin pidettävä kuluttajalle ymmärrettävän yksinkertaisena. Jos tietynlainen kuorma ei toimi kunnolla niin asian viestiminen voi olla haasteellista.

Laite tarjoaa käyttäjälle verkkovirran pistorasian kautta, joten siihen kohdistuu sähköturvallisuuteen liittyviä vaatimuksia. Monet vastuut ovat automaattisesti valmiiden moduulien vastuulla, mutta kokonaisuus täytyy olla kattavasti dokumentoitu ja testattu. Kokonaisuus on suhteellisen raskas pienen volyymin tuotteelle ja se pitäisi lisätä tuotteen hintaan.

Lopuksi

Tämän projektin tavoitteena oli kehittää toimiva automaatiotuote tilanteeseen, jossa laitteen käyttötilaa ei voida päätellä valmiiden ohjausrajapintojen kautta. Lähtökohta oli käytännöllinen: selvittää, voiko virrankulutusta hyödyntämällä rakentaa riittävän luotettavan ratkaisun osaksi olemassa olevaa järjestelmää.

Rakennettu prototyyppi osoitti, että lähestymistapa toimii tietyissä olosuhteissa, mutta samalla se toi nopeasti esiin tilanteet, joissa pelkkä mittauksen raja-arvojen säätäminen ei enää riitä. Käynnistysvirrat ja kuormien vaihtelu eivät ole poikkeuksia vaan normaalia käyttöä, ja ne vaikuttavat suoraan siihen, kuinka luotettavasti virrankulutusta voidaan tulkita laitteen todelliseksi tilaksi.

Prototyyppi toimi tässä vaiheessa ennen kaikkea välineenä rajojen löytämiseen. Se teki näkyväksi, millä ehdoilla ratkaisua voisi viedä eteenpäin kohti laajempaan käyttöön soveltuvaa ratkaisua — ja milloin lisätyö alkaa kohdistua itse teknologian sijaan sen tulkinnan ja turvallisuuden varmistamiseen.
